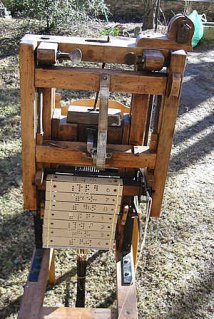

Vista frontale

Il cilindro in azione visto da dietro, lato sinistro: Fa un quarto di giro per presentare un nuovo cartone davanti agli aghi

Vista posteriore: la custodia è stata smontata (2 galletti), si notano una ventina di elastici nella loro sede. Gli elastici sono le molle contro cui vengono a contatto i talloni degli aghi per spingere in avanti i ganci.

Vista posteriore

Particolare dei ganci sopra le chele, vista posteriore

Vista posteriore: i ganci sopra gli artigli

Vista posteriore, laterale.

Vista anteriore 3/4: Il cilindro sta ruotando per presentare il cartone successivo rivolto verso gli aghi dei ganci

Vista frontale: catena di cartone

Vista d'insieme, posteriore

Vista d'insieme, anteriore

Fotografie di dettaglio di un meccanismo Jacquard con 104 ganci

Fotografie di un meccanismo Jacquard con 104 ganci
